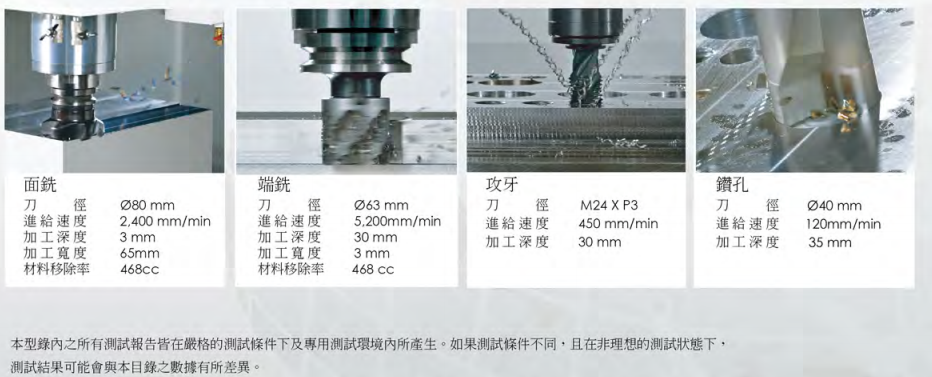

臺灣協鴻TGV-128實際切削測試
主軸轉速: 15,000 rpm，功率11 kw，切削材質: S45C
面銑
刀徑φ80 mm
進給速度2,400 mm/min
加工深度3 mm
加工寬度65mm
材料移除率468cc
端銑
刀徑φ63 mm
進給速度5,200mm/min
加工深度30 mm
加工寬度3 mm
材料移除率468 cc
攻牙
刀徑M24*P3
進給速度450 mm/min
加工深度30 mm
鉆孔
刀徑φ40mm
進給速度120 mm/min
加工深度35 mm
臺灣協鴻TGV 高速高精度加工中心機
+Y軸線軌大跨距可提升剛性抵抗切削力，三軸平均共提升64%剛性。
+軸承座檔銷設計，有效提升軸向傳動剛性。
+熱平衡設計: 運用隔熱材，有效阻擋97%的熱源，以確保機臺幾何精度。
靜剛模態結構分析
+采用ANSYS靜剛及模態結構分析，以確認機器之結構設計品質及安全性，此機器達到最佳性能表現。
三軸滾柱型線軌
+滾柱型滾動體與滑塊為線接觸，當滾動體承受高負荷時只有微量的彈性變形，因此可達到高精度、重負荷、壽命長等特性。
